Набор для лабораторных работ по геометрической оптике

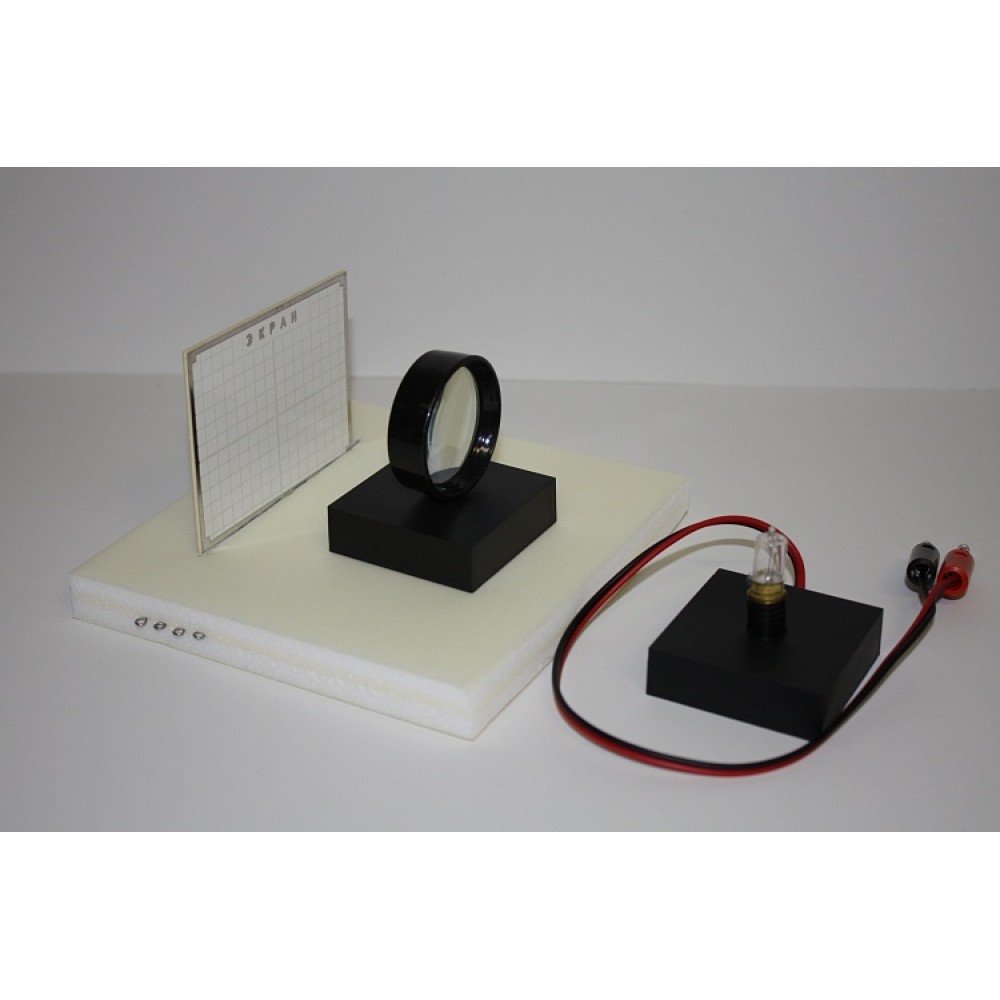

Основными частями набора являются плоское зеркало с экраном, кювета, собирающая линза, осветитель и подставка. Зеркало прикреплено к прямоугольной панели. Обратная сторона панели используется в качестве экрана при изучении действия собирающей линзы. Для этого на нее нанесена координатная сетка с ценой деления 2 мм. На обеих сторонах нижней части панели нанесена надпись «Вставить в прорезь подставки» указывающая ученикам на способ соединения панели с подставкой. Подставка изготовлена из упругого материала и служит для закрепления панели с зеркалом в рабочем положении, а также для размещения бумажного листа, на котором ученики выполняют построения хода лучей. Вблизи одного из краев подставки имеется прорезь, куда вставляется панель с зеркалом при сборке установки. Для выполнения работ по изучению отражения света монтаж установки начинают с того, что в прорезь подставки вставляют панель, так чтобы зеркало было обращено в сторону большей части ее поверхности. Нижняя кромка зеркала не должна касаться подставки. Подставку накрывают листом бумаги и придвигают его край вплотную к панели. Затем панель с зеркалом глубже вдвигают в прорезь, следя за тем, чтобы кромка зеркала прижала край бумажного листа и слегка вдавилась в подставку. При этом бумажный лист оказывается надежно зафиксированным.

Размер поверхности панели с зеркалом не менее 80x75 мм.

Габаритные размеры подставки не менее 130x125x17 мм.

Рабочее напряжение лампы осветителя 4,5 ± 0,5 В.

Фокусное расстояние собирающей линзы 70 ± 5 мм.

В наборе:

- Панель с зеркалом.

- Подставка.

- Линза собирающая.

- Осветитель с лампой.

- Булавка, 4 штуки.

- Руководство по эксплуатации.

- Укладочный лоток.
